原理
ワウペダルが作り出す「ワウワウ〜」という変化を、ペダルではなく入力の大小により得られる
エンベンロープ・フォアローがLEVELの大小によりバンド・パス・フィルターをコントロール

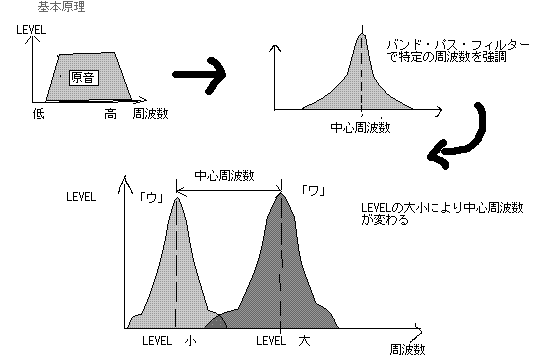

図解
製作工程
今回は、生基盤にエッチングで基盤を作っていきました。
まず、設計した回路の紙を基板に貼り付け、センタポンチで穴を開ける場所をマーキングします。

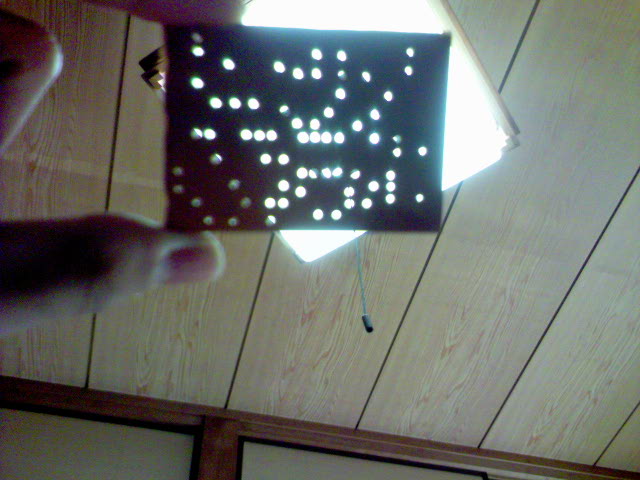

そして、マーキングしたところに０.８〜１.0ｍｍぐらいの穴を開けます。

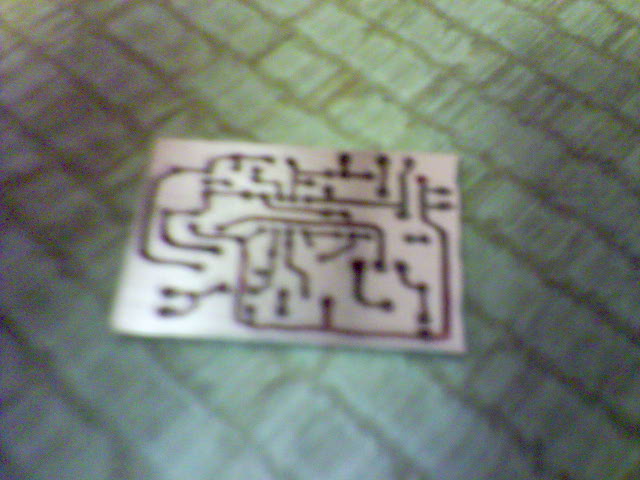

設計した回路の紙と照らし合わせて、レジストペンで回路を描きます。
部品をサクサク半田付け。ICをつけかえれるようにソケットを使用。
