原理
アナログ信号の音を※１デジタル信号に変換（※１このことをAD変換と言います）。
そして、そのデータをメモリーに保持。
メモリーから読み出す。
データをデジダル信号から※２アナログ信号に変換（※２このことをDA変換と言う）。
つまり
入力→AD変換→保持→DA変換→出力
この時、読み出す時間がディレイタイムとなります。
回路図
海外サイト参照。http://www.tonepad.com/getFile.asp?id=50
PCBEで設計したRG_SCA特製の回路。オリジナルでは、パーツがはまらね・・・・
PCBEをインストールしてないと見れませんよ。delay.pcb 右クリック→対象をファイルに保存
なお、オリジナルとは設計がちょっと違います。しっかり見比べればわかると思いますが、わからなかったら気軽にBBSで質問してください。
製作過程

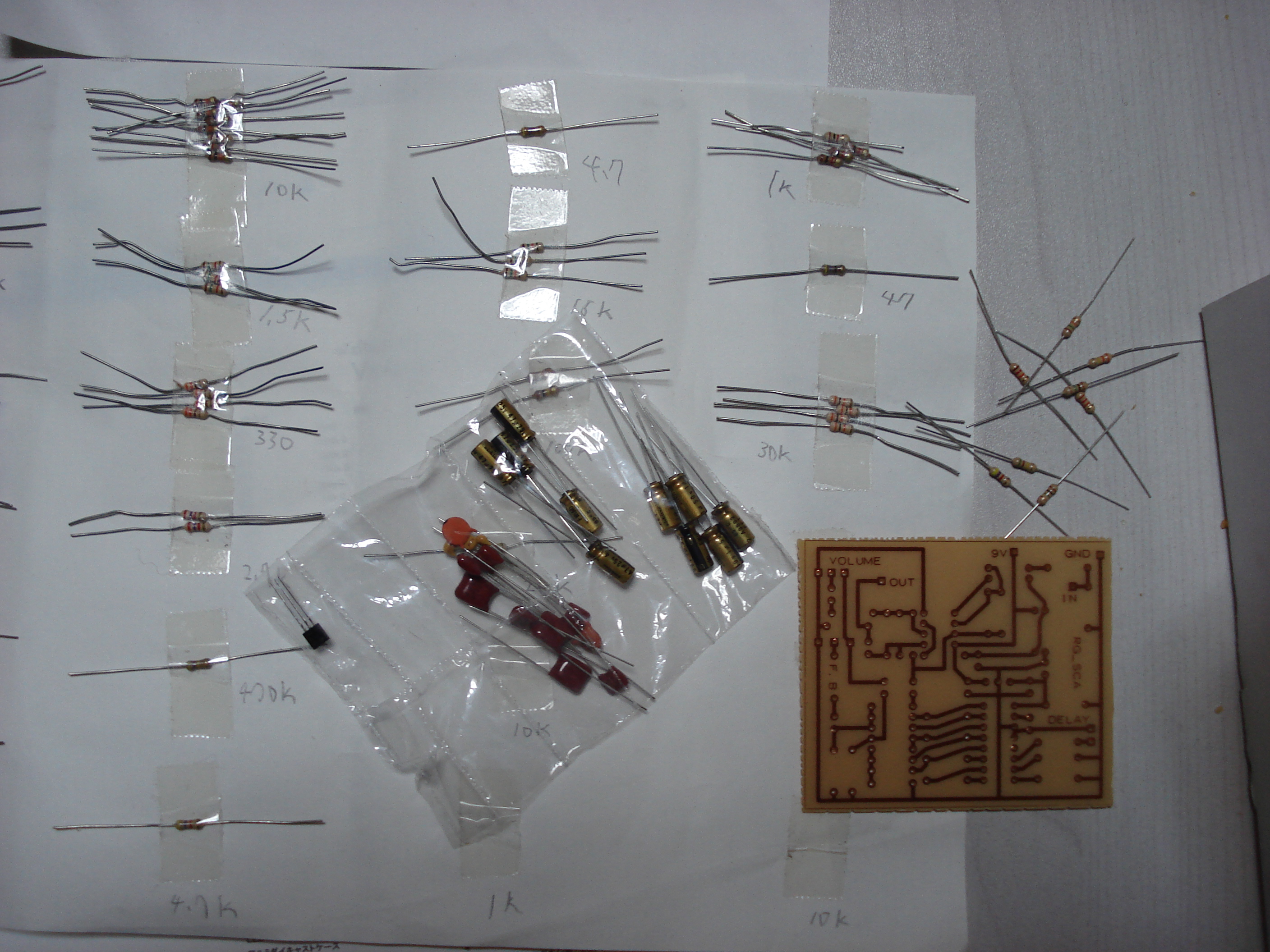

今回使用するコンデンサはちょっとこだわって
「オーディオグレード」とかいうやつを使いました。オーディオ用に特化されているらしいです。しかし一番高いグレードではない。ちょっと高級ですｗつかいようによっては、すばらしい。
あとICは基板直付けでもいいのですが、予備がないのでココは用心してソケットを使いましょうねｗｗ
そして基板。複雑なので感光基板で。
もちろん太陽使ったのですが（オススメしません）、今回は冬なので５分ぐらいかな。
まあちゃんとできました。

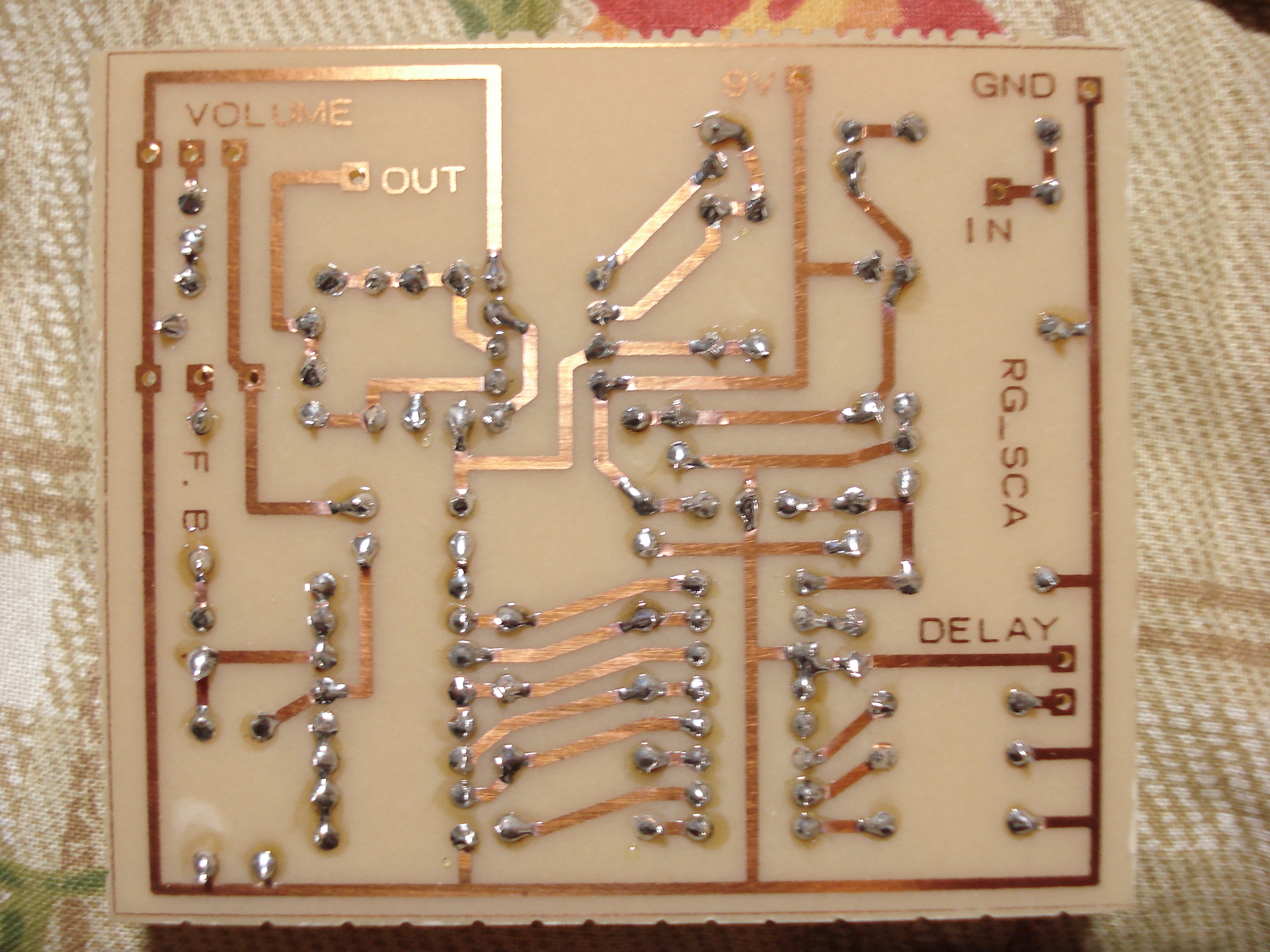

ハンダは少量。しっかり行いましょう。

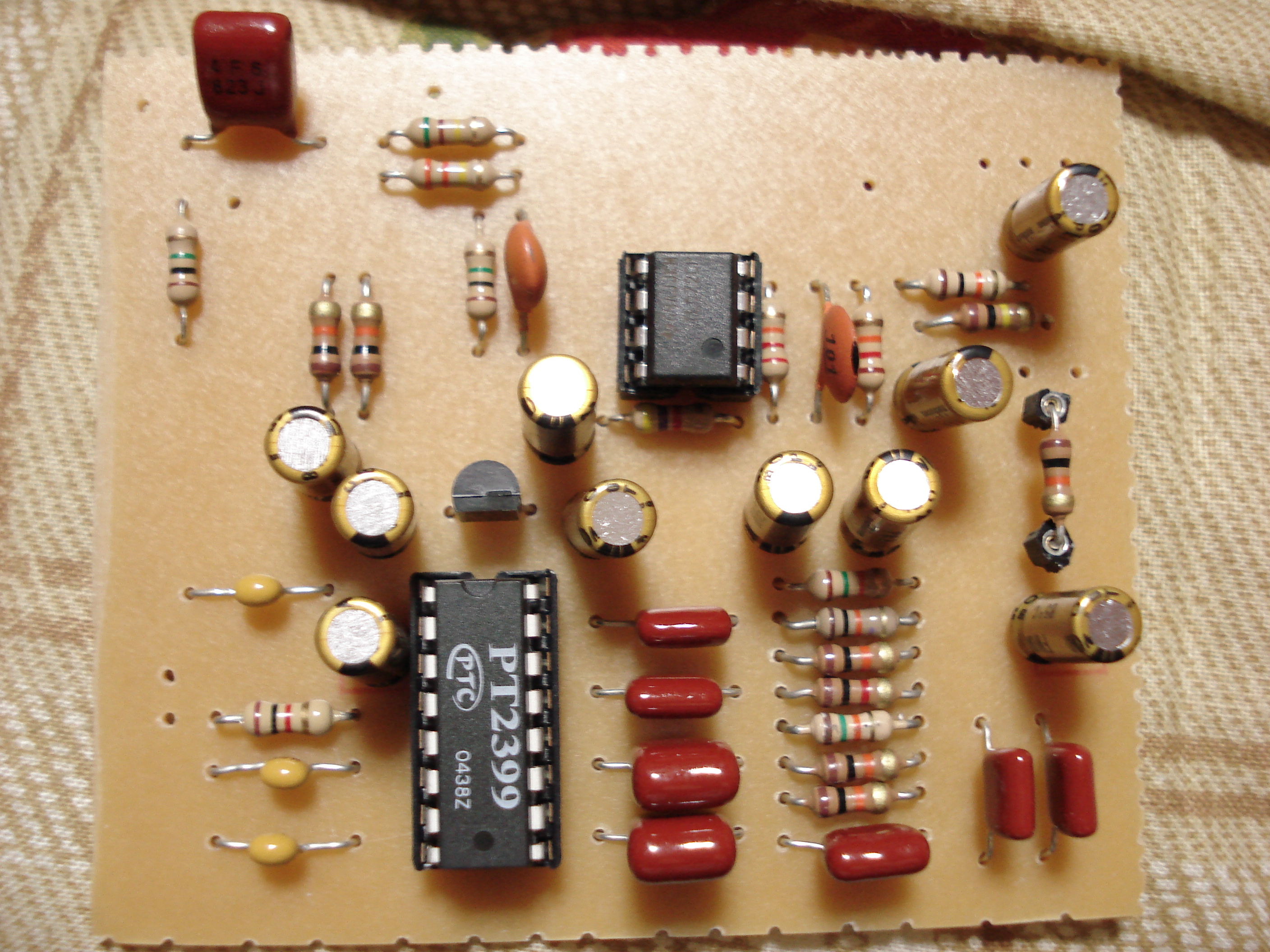

レイアウトも余裕を持って作りました。
コンデンサなんか買うところによってサイズがバラバラなので、かなり間があります。
←の１５ｋ?を１０ｋ?に変えることによって、フィードバックMAXにすると、発振します。まぁ使いようですね。わざと発振させてロックな感じか？
ぴったりと入りました。交換用抵抗もはさんでます。

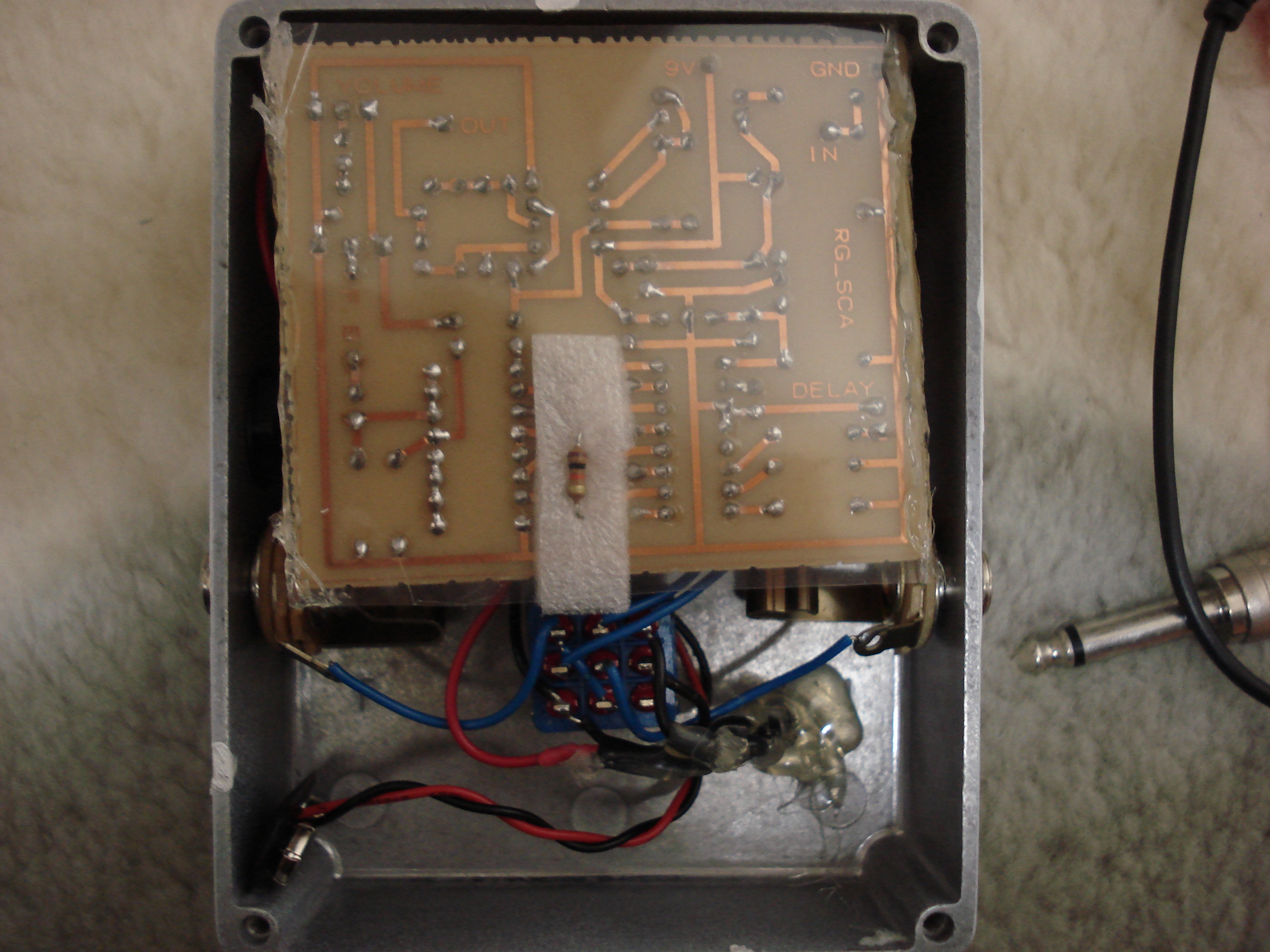

基板の裏は、クリアプラ板をホットボンドで固定。絶縁します。してないとショートしますよ
完成

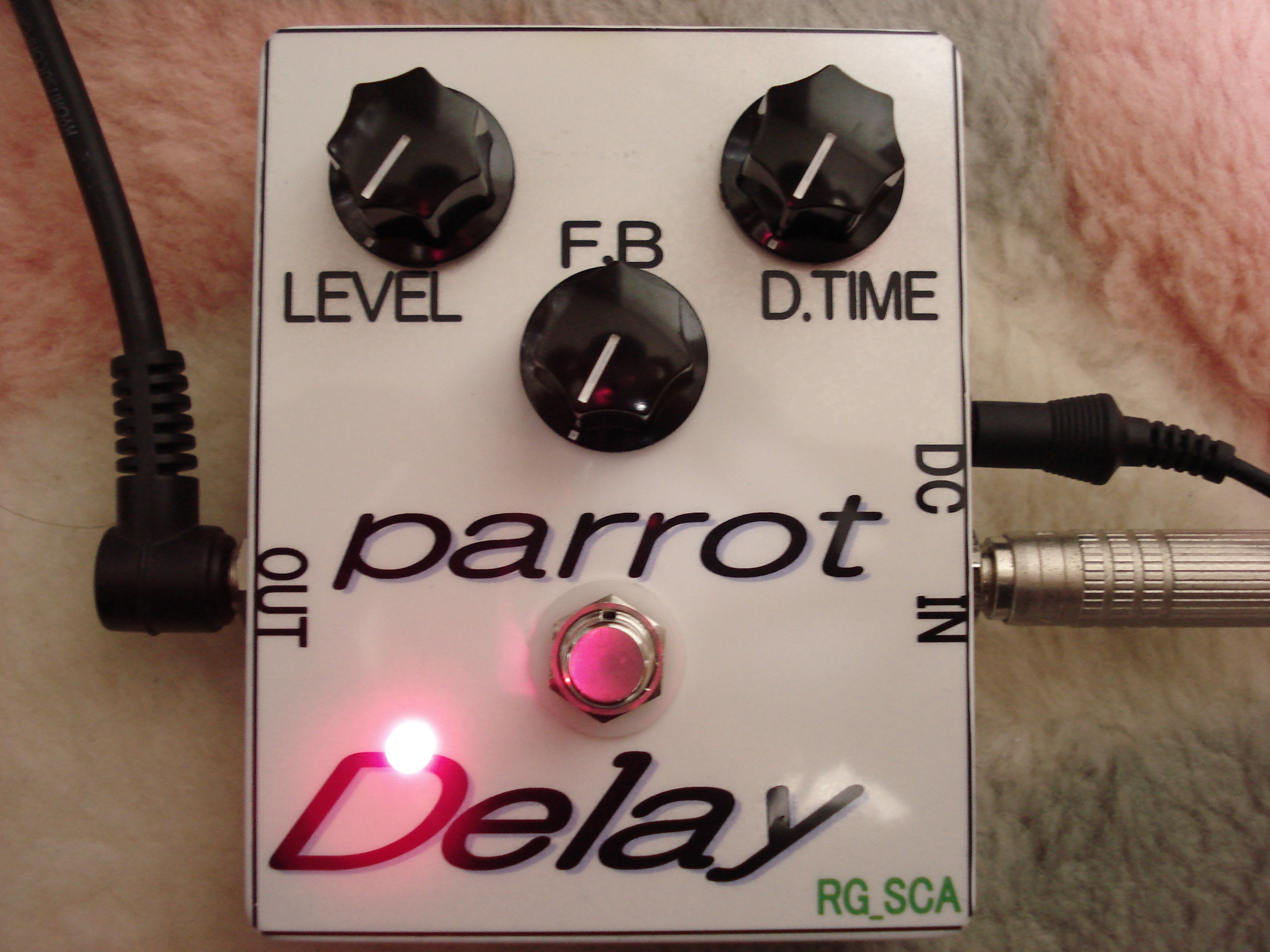

完成です。ピンクのLEDを使ってみた。
parrotの意味はオウムです。ディレイとオウムって繰り返す〜〜みたいな
