回路設計
回路の設計をしていきます。回路図を用意（考えて）それを元に、実際に基盤の配置を考えていく。

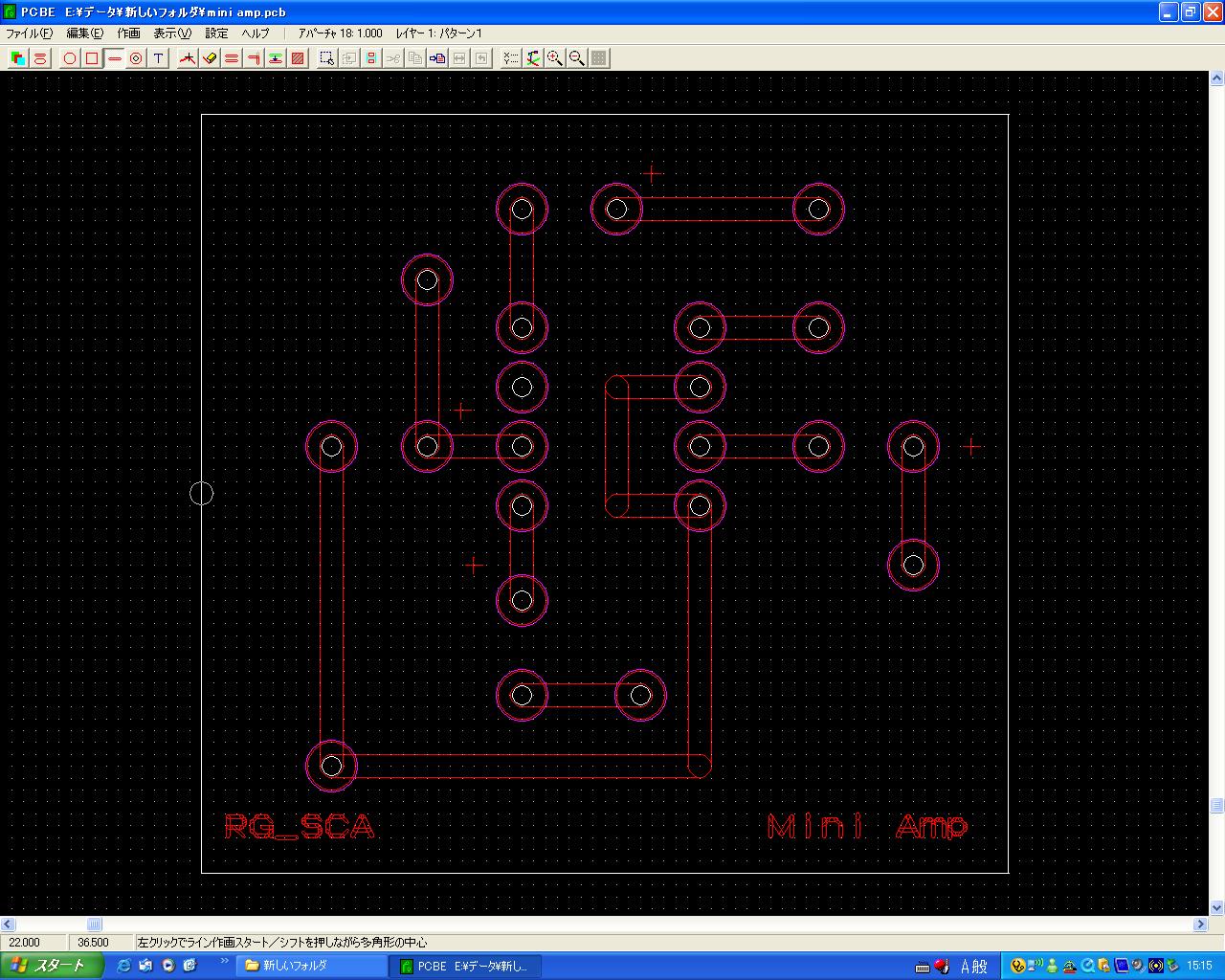

この時、パソコンを使うと楽です。
「PCBE」 http://www.vector.co.jp/soft/win95/business/se056371.html
穴あけ

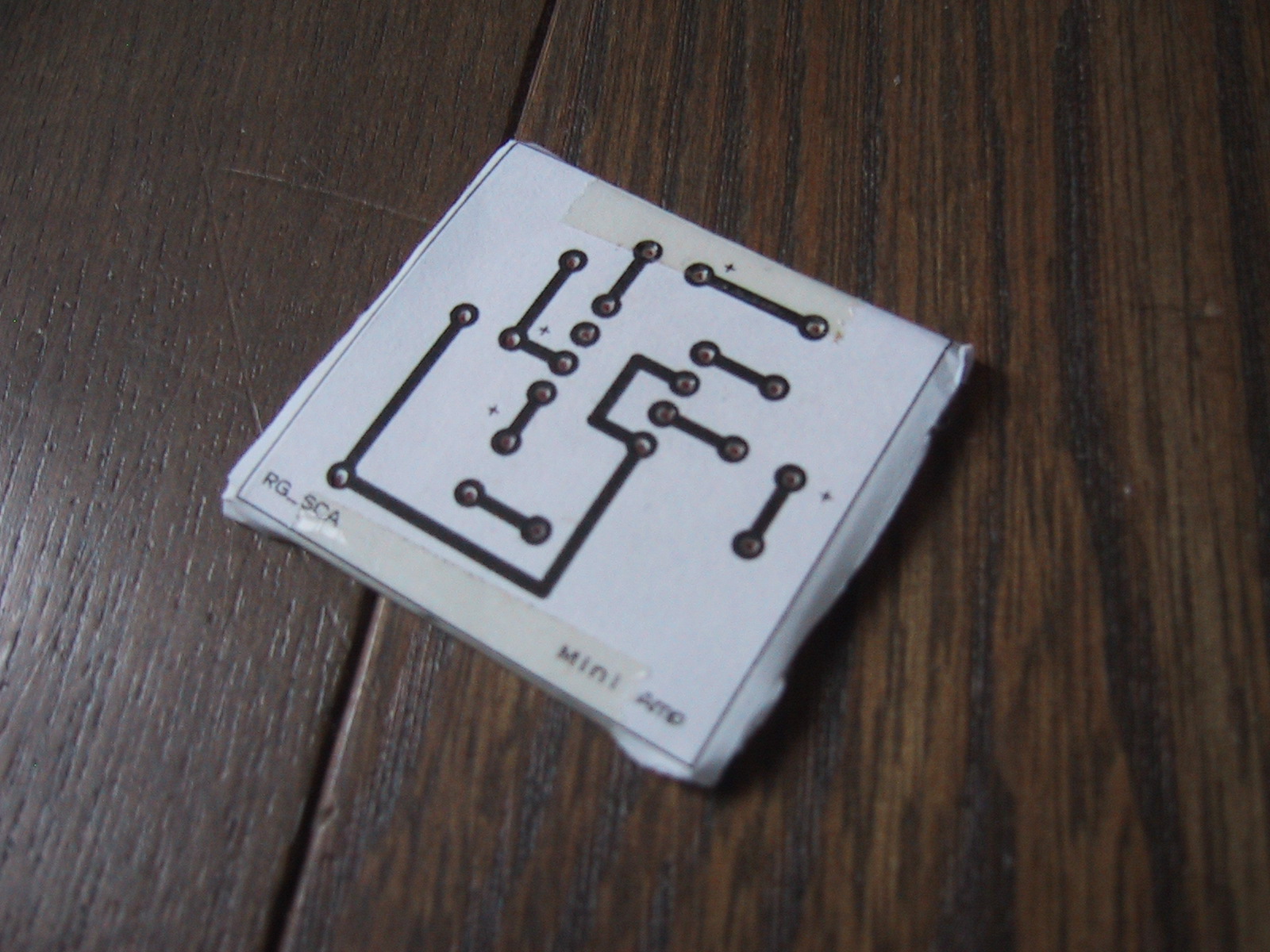

書いた（印刷した）実体配線図を生基盤（銅の方）に貼り付けます。
紙も、基盤も適当なサイズに切ってください。
基盤はアクリルカッターなどで溝を作り、机の角などでパキっと折ると楽で、キレイです。そのあとやすりでバリを取る
テープなどで貼り付けたら、穴を開ける位置（パーツの足を入れる穴）をセンタポンチなどで基盤面に跡をつける
注意 あまり強くやると、基盤が裂けます！！！

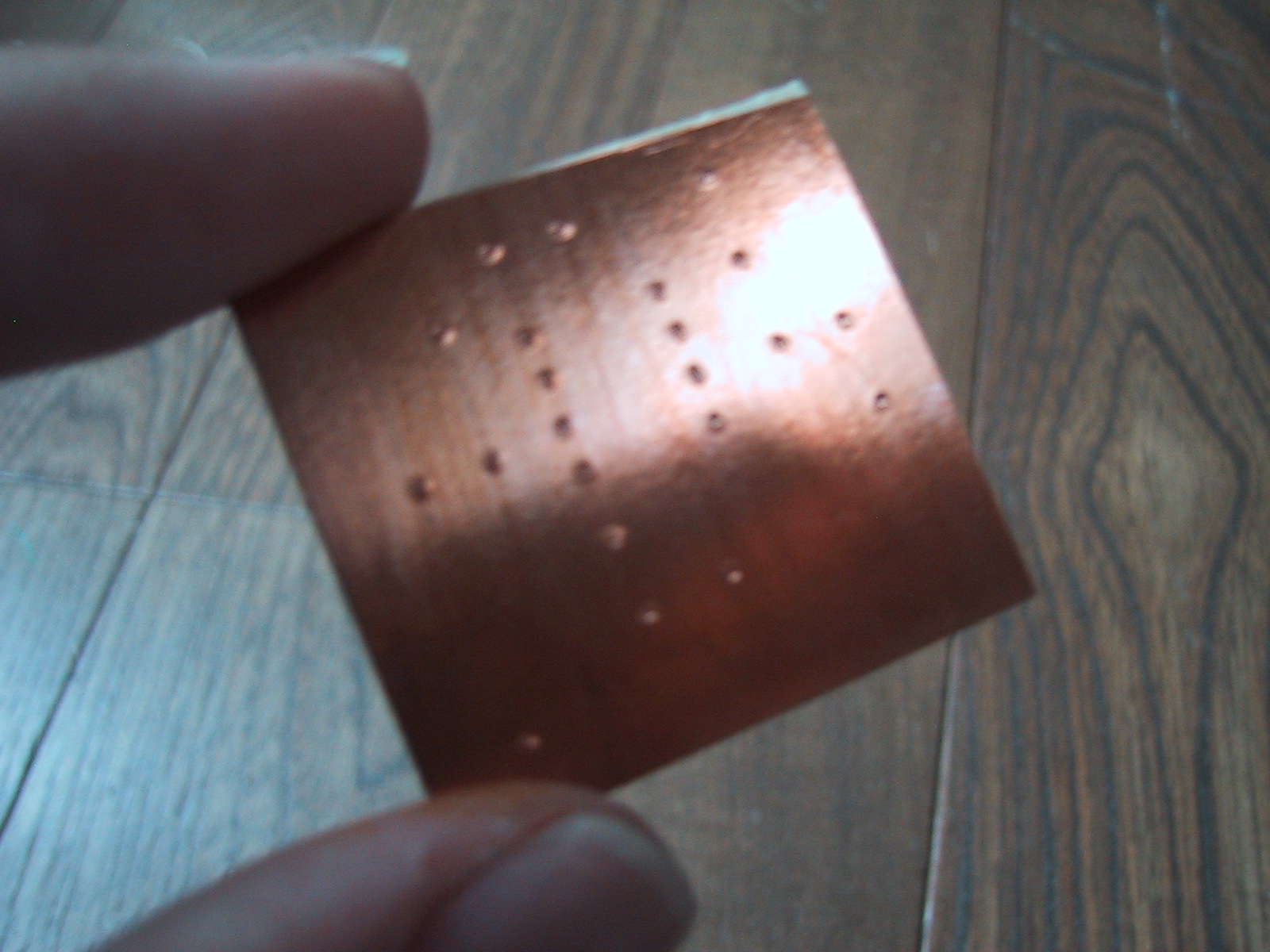

うまくいけばこのような感じに跡が付きます。
あとは、つけた跡の上をドリルなどで穴を開けます
この時ドリルの径は ０．８ｍｍか１．０ｍｍを使ってください。大きいと隣の穴との距離が近くなるし、小さいとパーツが入りません
エッチング
穴を開けた基盤は、手の油などで汚れていて、このままレジストペンで基盤に書いても、うまく付かず、溶けてしまいます。

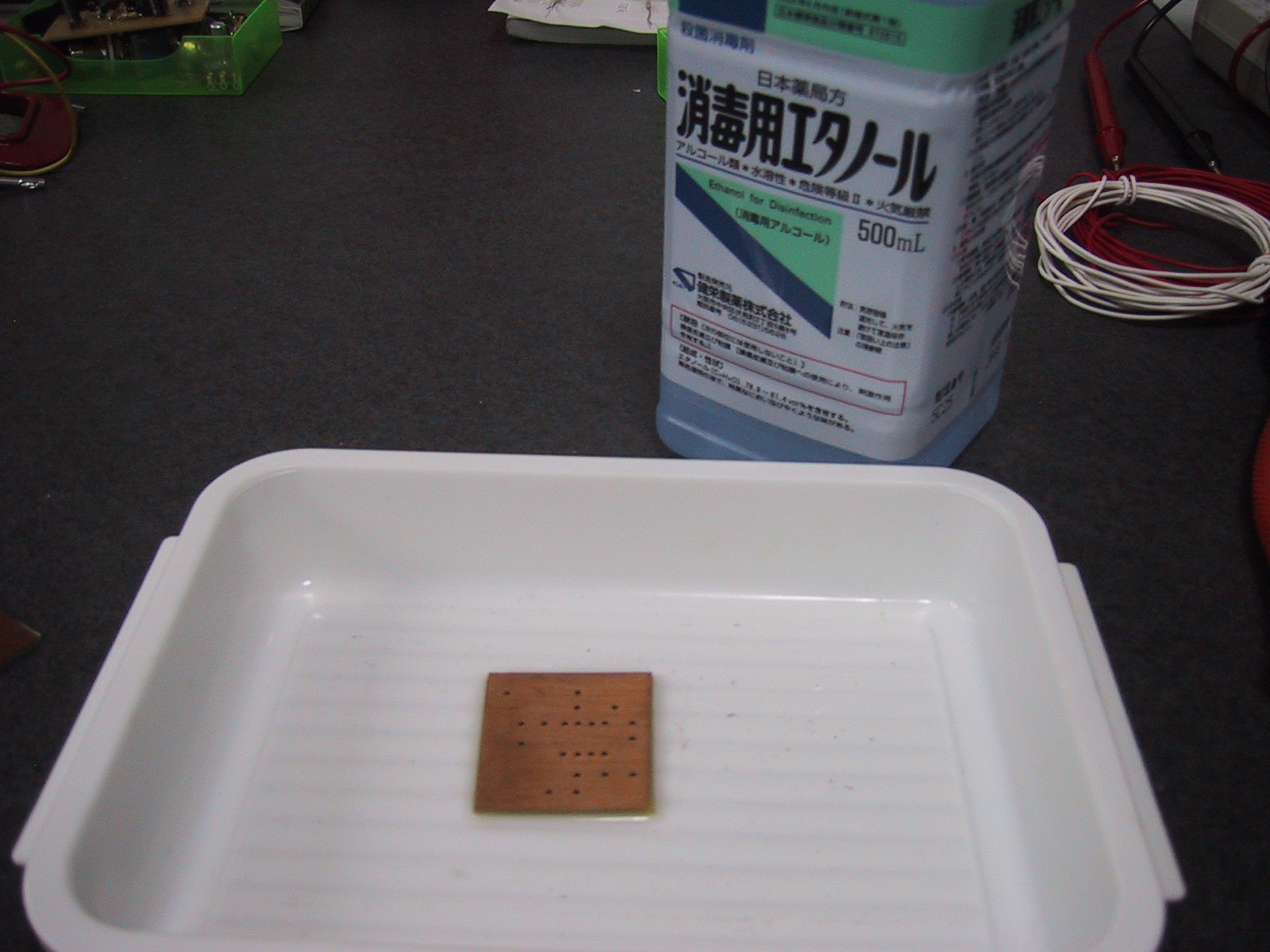

そうならないために、消毒用エタノールで汚れを取ります。ちょろんと垂らして、ティッシュで拭けばＯＫです。
その後は、基盤の端でもってください。触ってしまうと意味がありません
エタノールは薬局などで売っています
先ほど使った回路図と照らし合わせながら、レジストペンで回路を書いていきます。
しっかり書かないと、溶けてしまって、最初からやり直しになってしまいますorz

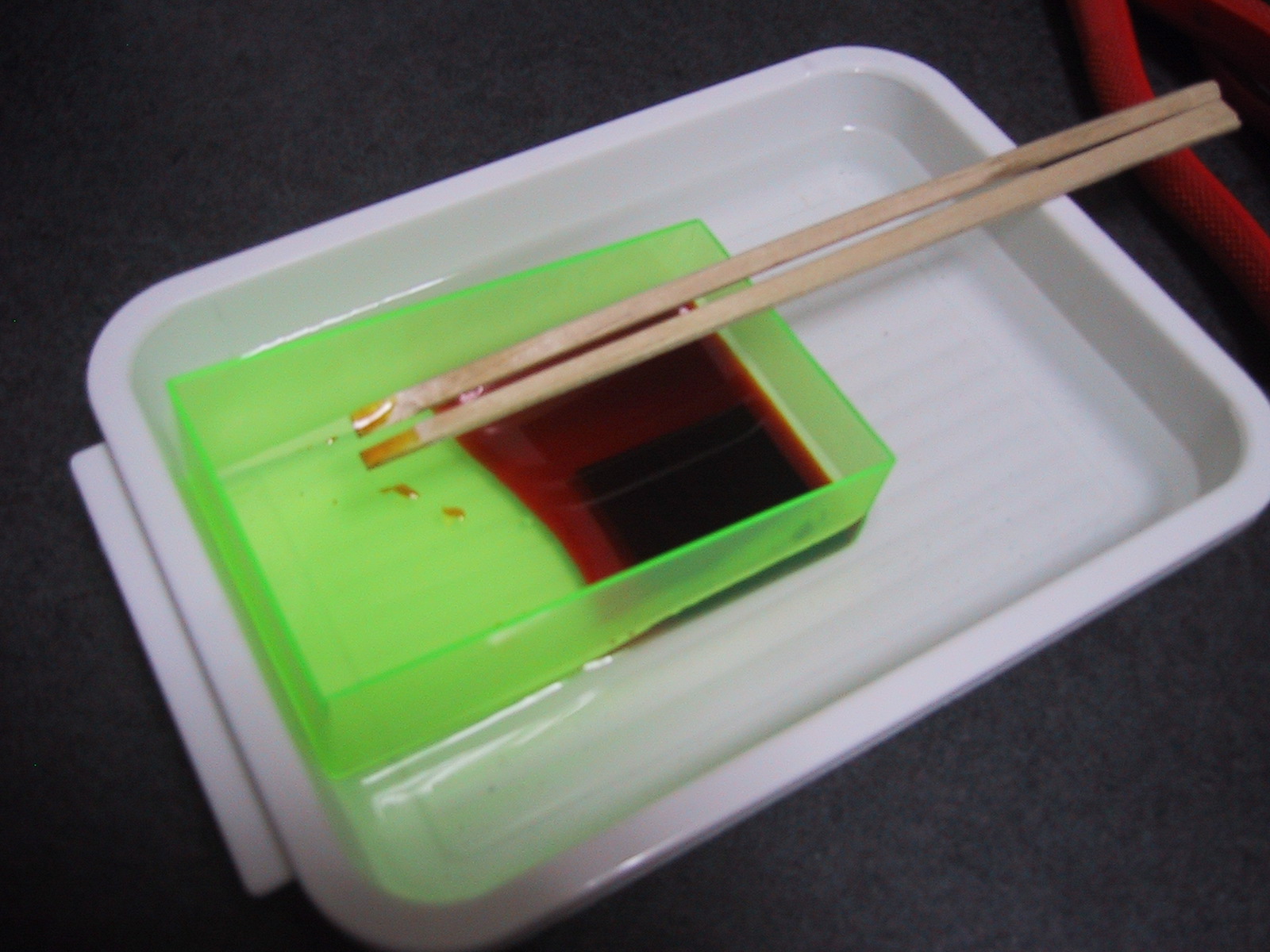

エッチング液を使って、銅を溶かしていきます、エッチング液が無駄にならないよう、ちょうどいいケースを使います。（金属製のケースはだめですよ）
お湯などで、温めながらやると、早く仕上がります。

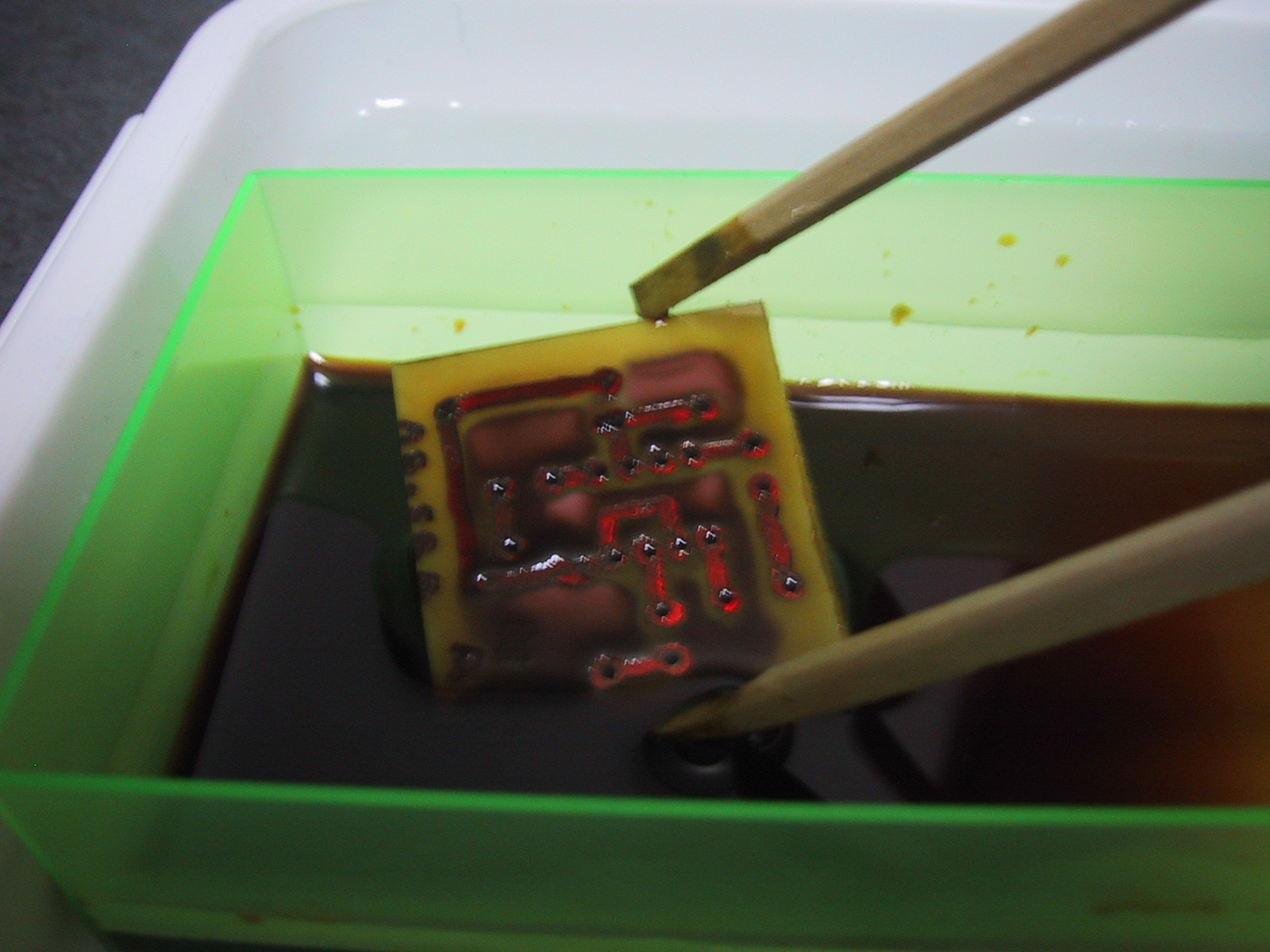

時々、上げて様子を見ます。
書いたところ意外が、完全に溶けるまで行います。しかし、漬けすぎもだめです。適度なところで上げます。
レジストペンがうまく乗っていない場合、このときに溶け出してしまいますので、エタノールで拭いたあとは、触らないことだ重要です。

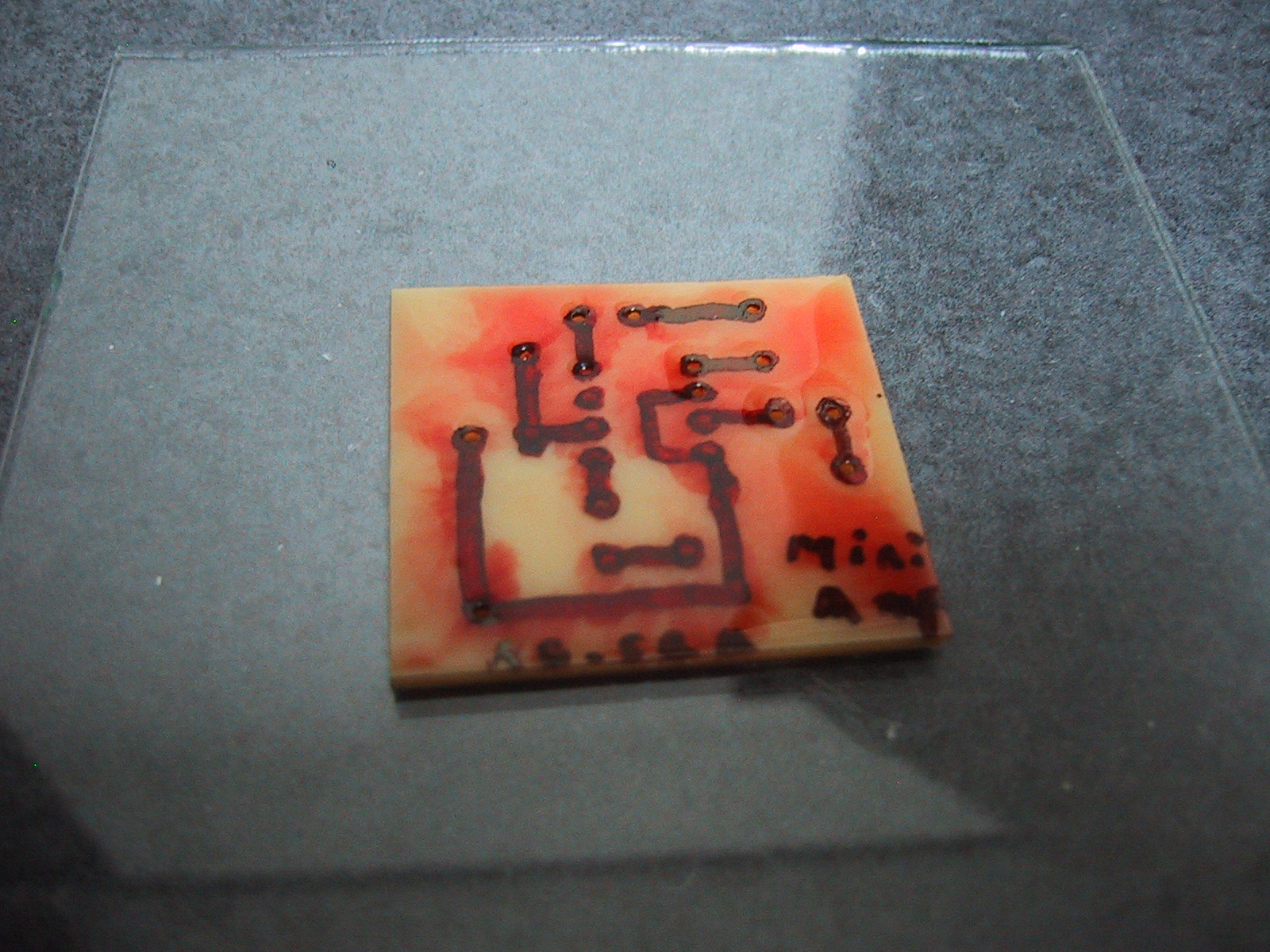

エッチングが終わったら、ティッシュの上に上げて、拭きます、そしてエタノールを垂らすと、保護されていた部分が出てきます。垂らして、しばらくしてからティッシュなどで拭くとうまくいきます。
もし、回路がかすれていたら、ちょっとぐらいならパーツの足でつないでやれば大丈夫です。
完成

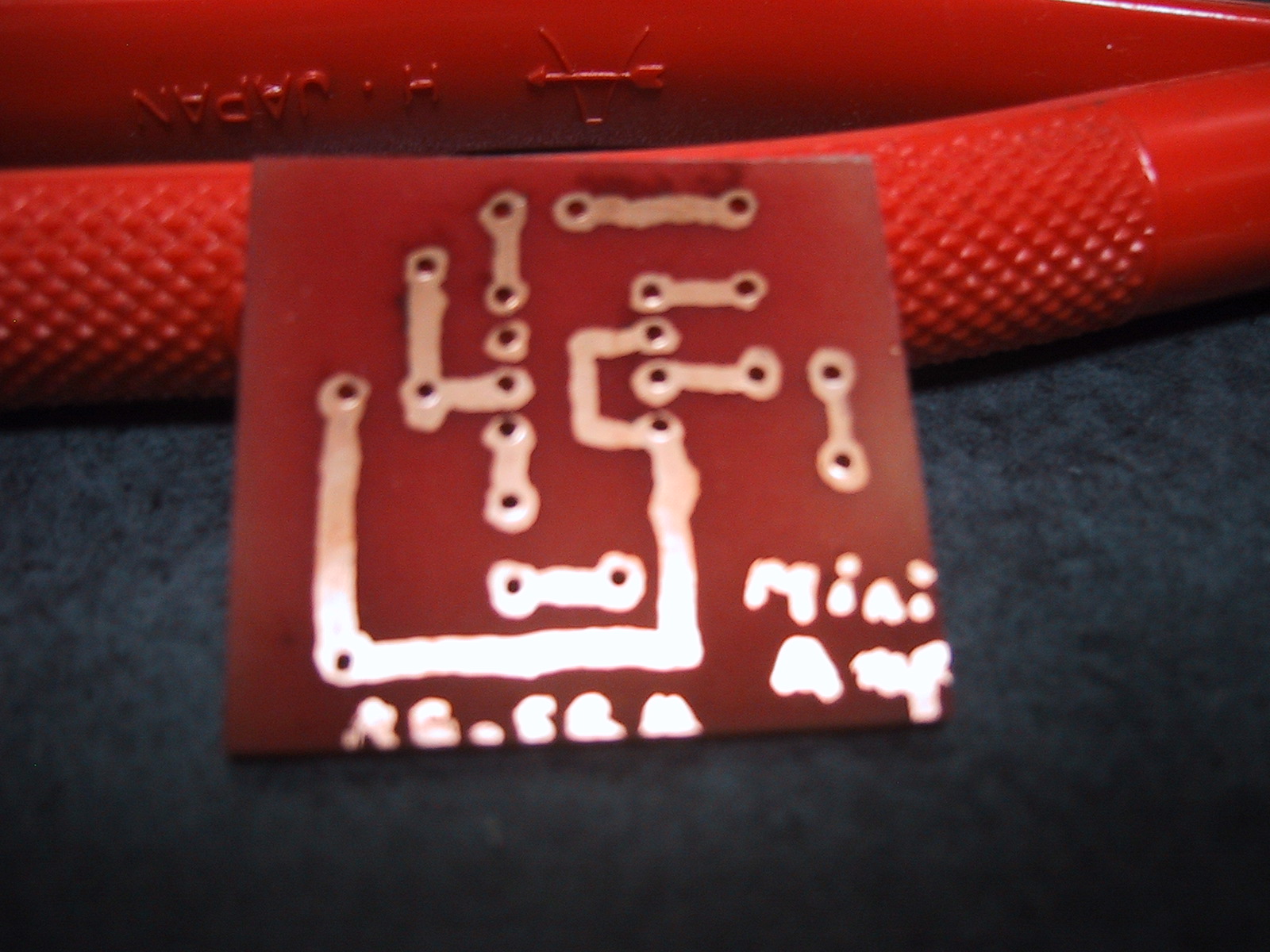

拭き取るとこんな感じです。（ちょっと、周りが染まってしまいましたが、問題ないですｗ）
エッチングし終わった廃液は、そんなに多くないので、ペットボトルにためておいて、多くなったら、エッチング液付属の処理薬を使って処理してください。
使った用具は、ティッシュでしっかり拭いて、水で洗います。
ティッシュは、各自治体に従って処理してください
