ココでは、基盤を作っていこうと思います。基盤がないと話になりませんからね。
なお、「蛇の目基盤」はココでは使いません。なぜなら、この基盤製作をマスターすれば、蛇の目基盤を使うより、確実で、いいものが作れるからです。
それに、回路が難しくなってくると、蛇の目基盤ではキツイ
面倒なようで、１回やれば簡単です。
質問はBBSで
仕様用具 |
共通用具（生基盤） |
基盤 （生基盤） エッチング液 トレー レジストペン トレー （金属以外。エッチング液で溶けないもの） 回路図 アルコール ドリル
パソコン、プリンター、CADソフト （「PCBE」 http://www.vector.co.jp/soft/win95/business/se056371.html） その他 工具。 |
|
感光基盤用具 |
基盤 （感光基盤） パソコン、プリンター、CADソフト （なくてもできますが、パソコンで基盤を設計した方が楽。生基盤の場合も） 透明フィルム （感光基盤専用の物でも、電気店にあるOHPフィルムでもOK。） ガラス 現像液
できれば、感光用紫外線ライト。まあ、自分は太陽使いますが、おすすめできないな・・・） |
|
|
補足 |
基盤製作にはサンハヤト製のものがおすすめです。精度もよく、説明もわかりやすいです |
|
原理 |
エッチングとは・・・ 簡単に言うと、基盤の銅を溶かして、回路を作ることです。 |
|

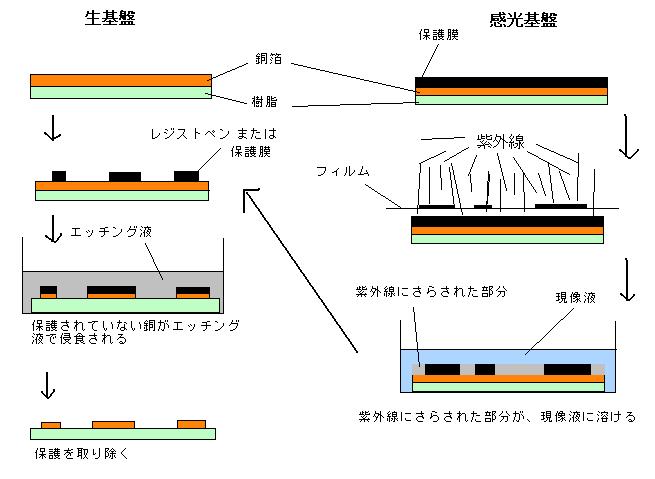

図解 |
|
|
製作過程 |
||
